液压过渡接头厂家【华沃】介绍扩口式管接头的结构

扩口式管接头结构简单,性能良好,加工和使用方便,适用于以油、气为介质的中、低压管路系统,其工作压力取决于管材的许用压力,一般为3.5~16MPa。管接头本身的工作压力没有明确规定。广泛应用于飞机、汽车及机床行业的液压管路系统。

    这种接头有A型和B型两种结构型式,A型由具有74°外锥面的管接头体、起压紧作用的螺母和带有66°内锥孔的管套组成;B型由具有90°外锥面的管接头体和带有90。内锥孔的螺母组成。将已冲了喇叭口的管子置于接头体的外锥面和管套(或B型的螺母)的内锥孔之间,旋紧螺母使管子的喇叭口受压,挤贴于接头体外锥面和管套(或B型的螺母)内锥孔所产生的缝隙中,从而起到了密封作用。接头体和机体的连接有两种型式:一种采用公制锥螺纹,此时依靠锥螺纹自身的结构和塑料填料进行密封;另一种采用普通细牙螺纹,此时接头体和机件端的连接处需加密封垫圈。

扩口式管接头适用介质:油、水、气等非腐蚀性或腐蚀性介质管接头(其中具有代表性的制造商有上海通阳管件有限公司),配用钢管的规格要求比较灵活,与管道焊接后,具有连接牢靠、密封性能好等特点,因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用;也适用于各种机械工程、机床设备等液压传动管路。扩口式管接头是适用于公称压力不大于32MPa的各类钢管、铜管上的一种快捷式接头。广泛用于炼油、化工、轻工、纺织、国防、冶金、航空、汽车、医药、机械、船舶、天然气和CNG加气站等行业。

      扩口式管接头分A型和B型两种结构形式,A型最高可适用于压力等级为PN32的场合。A型管接头由接头体、管套和外套螺母构成,外套螺母压紧配管外锥面,并迫使配管内锥面紧贴在接头体外锥面上,并起密封作用。套管对配管起保护和导向作用。B型管接头由接头体和外套螺母构成,螺母外套压紧配管外锥面后,迫使配管内锥面紧贴接头体外锥面上,并起密封作用。扩口式管接头具有连接牢靠、耐高压、密封性和重复性好,安装、维修方便等优点。

河北华沃液压科技有限公司专业生产制造过渡接头,软管接头,胶管接头,油管接头,工程液压接头,煤矿K型接头,不锈钢接头 我公司生产的扣压式软管接头完全都是采用优质45#钢生产,套筒都是优质10#钢材,光洁度都达到Ra3.2以上,尺寸均精确到0.02毫米级别,软管接头螺母均为45#优质碳钢以及Q235钢材

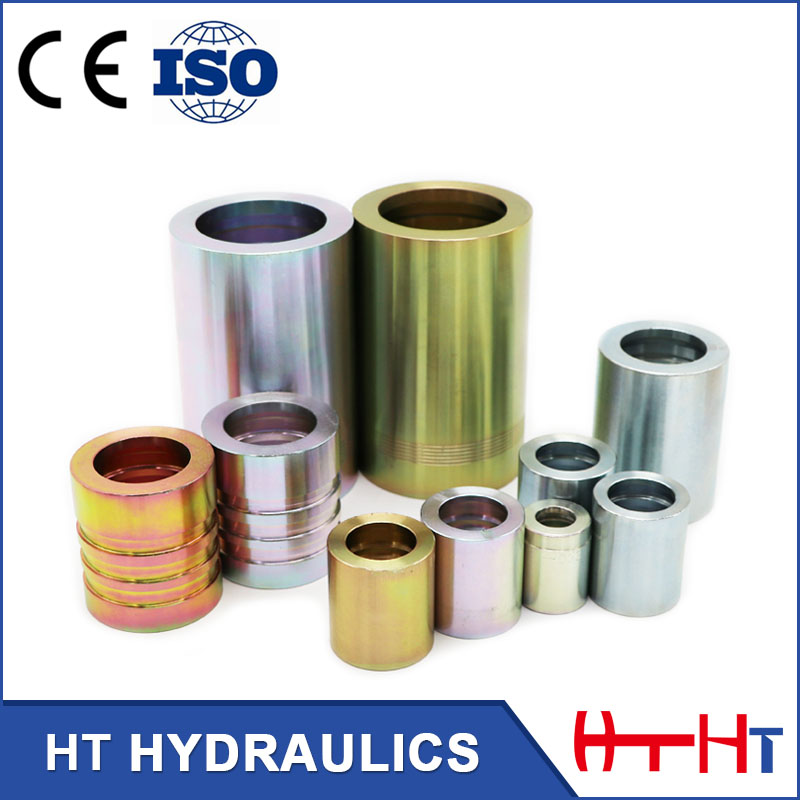

ferrules 4.jpg
